航测前期准备、技术设计书、内外业、质检、提交成果各阶段任务流程
项目合同签订以后，技术管理人员应该到测区完成两个任务。
第一项任务是了解甲方需求，完成工程的技术交底。现场进行踏勘，了解当地的人文地理环境、气候情况、交通状况、地质地貌特点、地物复杂程度等，并和用户进行技术上的沟通，确定所要使用的坐标系统、中央子午线、投影面高程、高程系统、基本等高距、图幅分幅规格及图号编排、数据格式等，并询问用户有无规范之外的特殊要求。
第二项任务是收集已有成果及图件，为工程技术设计提供资料。同时向用户收集有关资料：测区基本用图（1：10000、1：50000地形图）测区范围、已有控制点成果（平面控制点和高程控制点）、点之记。随后即可编写技术设计书。
二、航摄技术设计书与航空摄影有关资料收集到受益后，摄影公司即可编写航摄技术设计书，根据工程任务挑选合适的摄影仪器，按照合同要求选择合适的摄影比例尺对整个测区进行航空摄影，获取合格的航空摄影像片。
根据现场踏勘及技术沟通情况，并依据合同内容，技术科应尽快编写内、外业技术设计，确定整体施工方案，及时安排外业队外出测区作业，这样才能尽快拿出外业成果，提交内业工序作业，这样也才能够保证工期。应该优先完成外业设计，内业设计在内业开工之前完成即可。
四、航测外业航测外业主要包括基础控制测量、像片控制测量、像片（纸图）调绘、碎部测量（野外补充测量）。外业成果是整个航测工程的基础资料，外业成果的可靠与否直接影响整个工程的质量,一定要严格按照技术设计作业。
1、基础控制测量
一般情况下，测区已有高等级的控制点数量有限，分布也不是很均匀，难以满足航测成图要求，这就要求适当加密一些基础控制点，在此基础上再进行像片控制测量和碎部测量。目前基础控制测量主要采用GPS快速静态定位方法或光电测距导线测量。测量完后一定要认真检查原始观测记录手簿，没有错误方可进行计算，一定要确保测量成果的精度合乎规范要求。
2、像片控制测量
像控点包括平高点、平面点、高程点三种。要建立立体模型，必须以像控点为基础，因此像片控制测量是内业采集的重要依据。目前采用的测量方法主要有GPS快速静态定位法、RTK实时动态定位测量、光电测距导线等方法。检查员应认真检查像控点的选刺质量、整饰质量、记录质量、文字说明是否清楚、各项限差是否超限等。
3、碎部测量
为了保证工期，再调绘之前也可进行碎部测量，主要是对隐蔽地物、被遮挡的地物、新增地物及部分高程注记点的测量。一般情况下，碎部测量和调绘是同时进行的，有时候也和控制测量同时进行。
4、像片调绘
在中小比例尺航测成图中一般使用像片调绘的方法。航片虽然内容丰富，但毕竟不同于地图，因为在航片上有很多地形图上不必要的影像，如汽车行人等，也不能全部反映出地形图所需要的一切地物，如水井、路碑、各种检修井等，也有一些摄影后因人类经济活动和自然力量所引起的变化，同时在像片上也没有任何注记和说明，所以，为了获取编制地形图必要的资料，就必须进行像片调绘。所谓像片调绘，就是在航摄像片上，根据构像的规律和特点，识别出地面上相应物体的性质和数量，把像片上所有必要的地物和没有在像片上显示出来的重要的隐蔽地物和地貌元素，在野外调查补测绘出，并且适当地加以综合取舍，用正确的图例符号表示出来，再把这些内容编制在地形图上。检查员对调绘像片要进行100％的检查，并做好检查记录。主要检查地图要素综合取舍是否合理，主要地物地貌及主要名称注记有无遗漏，符号运用是否合理，像片整饰是否清晰像片之间、测区外围接边情况等。
5、二外纸图调绘
在大比例尺测图中，外业一般都采用纸图调绘的方法。首先把采集原图回放在纸图上，然后在野外进行全要素调绘，修补测各类地物，再在计算机上编辑。对于零星新增、变形、遗漏地物用皮尺勘丈补绘，对于大范围新增地物或者无法用勘丈法补测的地物，则用全站仪或RTK野外实测其轮廓坐标，结合勘丈尺寸定位。对不存在的或者不必表示的地物打叉。同时在地物密集区可采用水准仪直接在图上测定高程注记点，在地物稀少区，不易判定准确位置，可以采用全站仪直接测定带平面和高程的高程注记点，展点标注在图上即可（地物密集处也可用此法）。检查员对调绘图纸要全面检查，并填写检查记录。主要检查地图要素综合取舍是否合理、主要地
物有无遗漏、符号运用是否得当、图面整饰是否清晰明白、名称注记是否正确、有没有取图名、作业员有无签名等。
五、航测内业航测内业工作主要包括空中三角测量、内业数据采集、编辑、数据入库转换、影像图制作等工作。

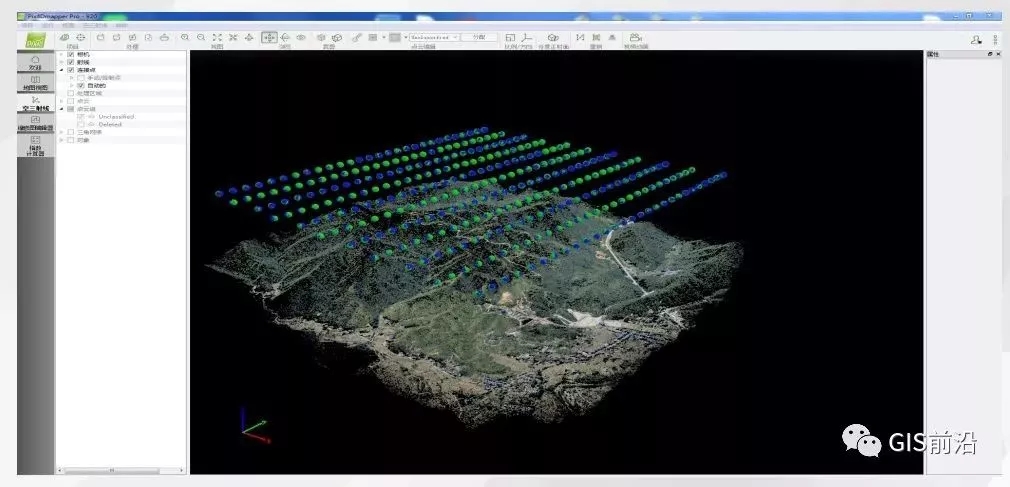

1、空三加密
首先要把测区需要的所有影像输入计算机，后面才能依据外业控制成果进行空三加密�？杖用芤步锌罩腥遣饬浚褪窃谝延型庖悼刂频愕幕∩�，为满足内业测图的需要而进行的室内增测平面和高程控制点的工作。其任务就是为纠正和测图提供定向点或注记点，提供作业时所需要的立体模型。
2、内业数据采集
加密结束后，采集人员既可在网上调出立体模型进行全要素采集，生成数字化原图。立体测图主要有两种办法，一种全野外像片调绘后测图的方法，一种是根据模型全要素采集后，利用采集原图在外业对照、补测、补调的方法。采集数据时一定要认真判读，测标要切准，地物不能测变形，否则不但给外业工作带来很多麻烦，也会直接影响最终数据的精度。检查员要重点检查采集有无遗漏、综合取舍情况及切准精度，并填写检查记录。
（1）先调绘后测图
作业员在采集时，要认真参照调回片上的所有内容，在立体模型下仔细辨认、采集。原则上是外业定性（附带定位），内业定位。如果外业确
实有误时，经检查员和外业雕绘人员确认后，内业可根据模型影像进行改正，并在调回片背面加以说明，填写日期。测绘地物地貌元素时要做到无错漏、不变形、不移位。
（2）先采集后调绘
按照模型先进行全要素采集，后面再利用采集原图在野外调绘。这个方法对采集作业员要求较高，应该具备一定的外业工作经验，这样才有把握判准地物、地貌元素，按图式要求直接测绘在图上，对无把握判准的地物地貌元素，只能采集外轮廓由外业处理。对模型不清的地物无法定位时，在相应位置上标记，如“A”，由外业补调。对于隐蔽地物及无影像的地物有外业现场补调。
3、内业编辑
内业编辑就是把外业调绘的所有内容按照图式规范准确地表示在地形图数据上，具体的就是按照外业调绘图上所标注的尺寸修改采集原图，把图上所调绘的各种名称注记按规定的字体、大小、排列标注在数据图上，并严格按照设计规定的层、色、线型、线粗表示，以满足用户的数据入库要求。另外还有控制点的整饰和注记，图廓的各种注记等。检查员要对编辑数据图全面检查，填写检查记录。
4、数字高程模型（DEM）
DEM有两种方式获取，第一种，直接利用DLG成果提取，第二种利用加密成果，经过软件匹配，生成粗DEM后，经人工编辑后获得。
5、影像图制作（DOM）
影像图制作就是利用数字高程模型（DEM）对以数字方式获取的航空像片（或航天像片），经数字微分纠正，数字镶嵌，再根据图幅范围剪切成的影像数据。
外业巡视检查图面表示与实地景观的一致性，地物地貌元素综合取舍的合理性，各种名称注记的规范性及正确性，图面各种地物的精度是否合乎规范要求，重要地物有无遗漏等。对于外查中发现的问题要求作业员一一修改，并填写检查记录。如果问题太多则要求作业员重新全面检查改错，直至产品合格。
七、质检检查质检一般是采用抽查（15%）的方式检查成品图的质量情况。检查中发现有不符合图式规范及技术设计要求的产品时，应及时提出处理意见，让相关人员进行改正。当问题较多或者性质严重时，将产品直接退回作业单位（人员）要求返工或返修，处理完毕后再进行检查，直至合格。检查过程中除了填写检查记录外，还要编写最终产品的检查报告。
八、提交最终成果产品合格后即可按技术要求对最终产品进行数据转换入库，转换完毕后刻录数据光盘，提交用户进行检查验收，再根据用户在验收中提出的问题及处理意见对数据进行修改，完毕后再提交最终的合格产品。
